Изготовление воздуховодов



Воздуховоды в системе Climaver могут изготовляться непосредственно на строительной площадке при использовании минимального количества инструментов.



Изготовление прямых воздуховодов



Для изготовления прямого воздуховода нужен основной комплект инструментов Climaver MM и угольник Climaver MM. Сначала, согласно правилам указанным в дополнительных материалах инструктажа, размериваем плиту под соответствующий воздуховод и обозначаем линии надрезов. Затем соответствующим инструментом делаем надрезы в плите (бороздки) в местах загиба (1). Отрезанные полоски плиты вынимаем из бороздок и откладываем в сторону.

Если мы делаем воздуховод в системе Climaver Metal в эти бороздки, вдоль линии загиба, вкладываем профили Perfiver L (2). Плиту подготовленную таким образом складываем (3), получая отдельную секцию воздуховода (4). Последним шагом является выполнение качественного и плотного продольного соединения воздуховода, при помощи соответствующего степплера и клеящейся алюминиевой ленты Climaver.

Для получения более подробной информации предлагаем посмотреть фильм-инструкцию, который мы предлагаем на диске CD, а также ознакомиться с нашей инструкцией, в которой подробно описаны правила и тонкости выполнения прямых воздуховодов и фитингов из плит Climaver.

1 1 2 2
3 4 4 3



Инструменты Climaver MM с пластмассовыми рукоятками для вырезания плит Climaver

Инструмент с красным цветом. Выполняется "замочная" резка для складывания стенок 90o











Инструмент с голубым цветом. Oбрабатывает финишные края и оставляет закладку для закрытия воздуховода.











Инструмент чёрного цвета. Обрабатывает края, необходимые для поперечных соединений.





Выполнение фасонных деталей



Почти каждая фасонная деталь (колено, тройник, двойное колено) может быть выполнена методом ПРЯМОЙ СЕКЦИИ, то есть может быть изготовлена простым преобразованием прямого отрезка воздуховода. Ниже показано как выполнить фасонную деталь (фитинг) этим методом – на примере Системы Climaver Metal.











Изготовления колена методом прямой секции

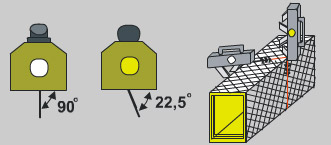

Применённые углы: 22,5o i 90o (a). Соответственно размеренную и размеченную прямую секцию воздуховоды разрезаем (под прямым и косым углом) (b). Полученные, таким образом, детали складываем соответственно друг с другом, склеивая места стыка (c), применяя специальный клей Climaver. Затем алюминиевой клеящей лентой Climaver укрепляем и уплотняем все наружные соединения фитинга (d).

Показанный выше способ разрезания фитингов, то есть при помощи дисковой пилы с поглотителем пыли, рекомендуется только для Системы Climaver Metal – из-за профилей Perfiver L. Если этих профилей нет, для разрезания фитингов пользуемся инструментами, которые входят в комплект (с белым цветом – прямой угол; с жёлтым цветом - угол 22,5o).





Наружные покрытия плит Climaver имеют набивку из специальной сетки, линии которой значительно облегчают разрезание воздуховодов под определёнными углами.





Монтаж воздуховода

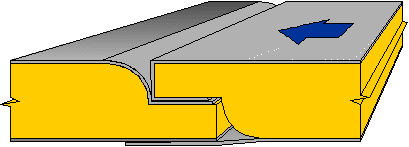

Поперечные соединения между элементами. Края "внахлёстку".



Фабрично профилированные края („шпунт-гребень”) плит дают возможность выполнить качественные и плотные поперечные соединения "внахлёст" между отдельными секциями. В случае необходимости выполнения более короткой секции, чем стандартная, можно самостоятельно сделать края типа шпунт или гребень, с использованием инструментов из комплекта.





Исключительные края плит Climaver "внахлёст" позволяет легко и просто сделать и установить воздуховоды. Большая плотность стекловолокна на краях плит повышает качество соединений. На рисунке выше стрелка показывает правильное направление течения воздуха.





Средний расход вспомогательных материалов

 На 100 м2 плиты CLIMAVER приходится в среднем:

  • 5 рулонов алюминиевой ленты,
  • 1 пачка скоб,
  • 2 бутылки клея.



Расстояния между опорами


Величина расчитана на основании действующих стандартов, касающихся неметаллических воздуховодов:



Максимальный внутренний размер (мм)



Maксимальное расстояние (м)





a < 900 2.4
900 < a < 1.500 1.8
a > 1.500 1.2



Для опор следует применять профили из жести в форме  размер 25x50x25 мм.



Обводное укрепление

Высокая жёсткость плит Climaver позволяет выполнять длинные отрезки воздуховода без укреплений. Однако при более высоком давлении и больших сечениях воздуховодов необходимо применение укрепления.

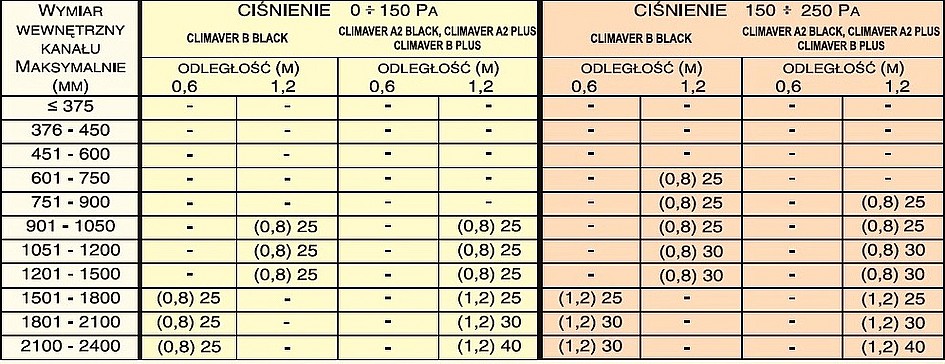

Позиция укреплений при поперечных соединениях



ДАВЛЕНИЯ

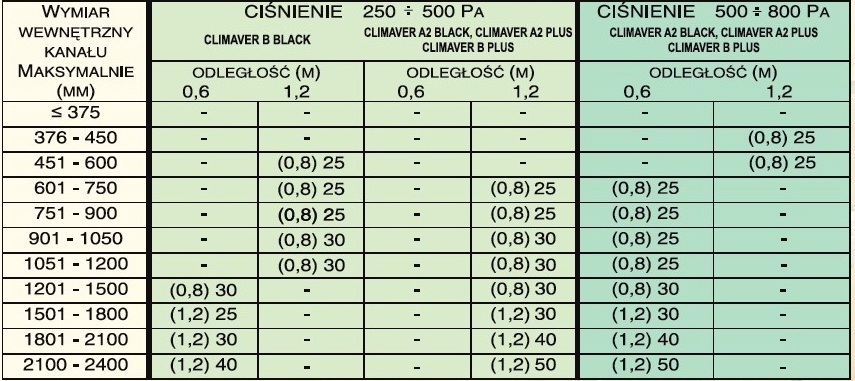

Наружные укрепление





В скобках указана толщина жести, a затем высота упрочнения.
Ширина основания упрочнений 50 мм.
