Технические данные

Технические данные



Тип плиты Climaver A2 Black Climaver A2 Plus Climaver B Black Climaver B Plus
Размеры плит

Толщина
25 mm 25 mm 25 mm 25 mm
Ширина
1190 mm 1190 mm 1190 mm 1190 mm
Длина
3000 mm 3000 mm 2900 mm 3000 mm
Плотность
85 kg/m3 85 kg/m3 70 kg/m3 72 kg/m3
Реакция на огонь, подтверждённая аттестатами ITB
негорючая негорючая невоспламен-яющаяся и не распростран-яющая огонь невоспламе-няющаяся и не распростра-няющая огонь
Технические характеристики
Температура макс.
120oC 120oC 100oC 100oC
Температура мин.
-30oC -30oC -30oC -30oC
Давление макс. 800 Па 800 Па 500 Па 800 Па
Вакуумметрическое давление макс.
- 800 Па - 800 Па - 500 Па - 800 Па
Скорость воздуха
20 м/с 20 м/с 12 м/с 20 м/с
Поглощение водяного пара < 5% массы < 5% массы < 5% массы < 5% массы
Проницаемость водяного пара для наружного покрытия 0,013 г/м2
24 ч мм Hg
0,013 г/м2
24 ч мм Hg
0,02 г/м2
24 ч мм Hg
0,013 г/м2
24 ч мм Hg



Для определения максимальной скорости течения воздуха и максимального давления были проведены тесты согласно нормы PN EN 13403, где воздуховоды испытывались со скоростью в 2,5 раза большей, и подвергались в 2,5 раза большему давлению. В результате этих испытаний испытываемые воздуховоды не имели следов каких-либо деформаций, трещин, расслоения или эрозии.



Теплопроводность для всех видов плит:



Teмпература 0oC 10oC 24oC 50oC
Теплопроводность
[W/m oC]
0,030 0,032 0,034 0,036



Характеристики сопротивления воздуха

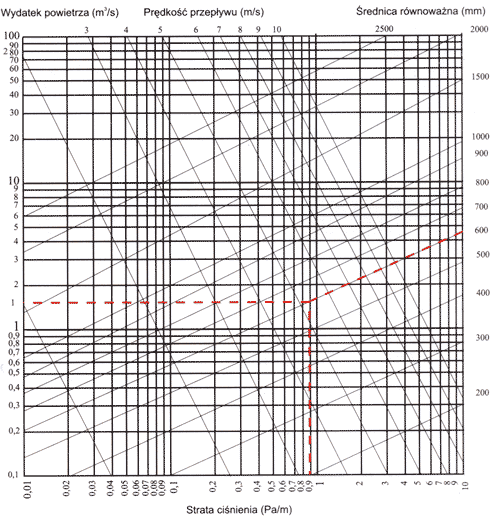

Диаграмма ниже касается плит Climaver A2 Black и Climaver B Black. Для замены воздуховодов с прямоугольным сечением соответствующими круглыми воздуховодами, следует применить коэффициент:

где a и b – это внутренние размеры прямоугольного воздуховода, указанные в мм

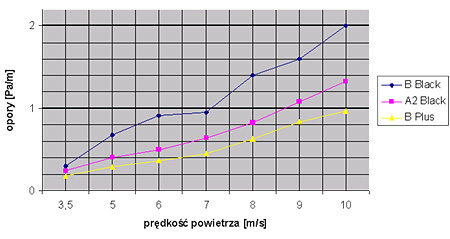

Плиты Climaver A2 Black имеют более гладкую поверхность, чем плиты Climaver B Black и в связи с этим меньшее сопротивление течению. Новая характеристика сопротивления течению воздуха для плит Climaver A2 Black ещё не разработана. Однако на основании проведенных исследований доказано, что сопротивление течению для плит Climaver A2 Black по отношению к Climaver B Black ниже минимум на 30%. Таким образом, если мы хотим правильно расчитать потерю давления для воздуховодов, выполненных из плит Climaver A2 Black, следует воспользоваться диаграммой для плит Climaver B Black и результат уменьшить на 30%. Диаграмма ниже представляет результаты испытаний и отражает эту зависимость.





Диаграмма ниже касается плит Climaver A2 Plus и Climaver B Plus. Для замены воздуховодов с прямоугольным сечением соответствующими круглыми воздуховодами, следует применить коэффициент:



wzor где a и b – это внутренние размеры прямоугольного воздуховода, указанные в мм

 Свойства глушения шума

Свойства глушения шума плит Climaver A2 Black



Частота полосы (Hz) 63 125 250 500 1000 2000 4.000 8.000
Коэффициент глушения*   0,25 0,60 0,65 0,95 1,0
Внутренние размеры воздуховода (мм) Акустическое глушение для прямого воздуховода (dB/м)
200 x 200   3,71 11,09 12,26 19,70 21,00
300 x 400   2,17 6,47 7,15 11,49 12,25
400 x 500   1,67 4,99 5,52 8,86 9,45
400 x 700   1,46 4,36 4,81 7,74 8,25
500 x 1000   1,11 3,33 3,68 5,91 6,30




Свойства глушения шума плит Climaver B Black

Частота полосы (Hz) 63 125 250 500 1000 2000 4.000 8.000
Коэффициент глушения * 0,19 0,23 0,40 0,65 0,93 0,94 0,97 1,19
Внутренние размеры воздуховода (мм) Акустическое глушение для прямого воздуховода (dB/м)
200 x 200 2,05 2,68 5,82 11,49 18,97 19,26 20,12 26,79
300 x 400 1,20 1,57 3,40 6,70 11,07 11,23 11,74 15,63
400 x 500 0,92 1,21 2,62 5,17 8,54 8,67 9,06 12,06
400 x 700 0,81 1,05 2,29 4,51 7,45 7,57 7,91 10,52
500 x 1000 0,62 0,80 1,75 3,45 5,69 5,78 6,04 8,04




Свойства глушения шума плит Climaver A2 Plus i Climaver B Plus


Частота полосы (Hz) 63 125 250 500 1000 2000 4.000 8.000
Коэффициент глушения * 0,17 0,18 0,42 0,51 0,90 0,81 0,87 0,93
Внутренние размеры воздуховода (мм) Акустическое глушение для прямого провода (dB/м)
200 x 200 1,76 1,90 6,23 8,18 18,12 15,64 17,28 18,97
300 x 400 1,03 1,11 3,64 4,77 10,57 9,12 10,08 11,07
400 x 500 0,79 0,86 2,81 3,68 8,15 7,04 7,78 8,54
400 x 700 0,69 0,75 2,45 3,21 7,12 6,14 6,79 7,45
500 x 1000 0,53 0,57 1,87 2,45 5,44 4,69 5,18 5,69



* Вышеуказанные данные получены на основе испытаний, проведенных согласно норме PN-EN 20354:2000

Pliki do pobrania

 Вспомогательные материалы



Материалы Толщина Длина Ширина
Профиль Perfiver L   1,155 м
Профиль Perfiver H   2 м
Алюминиевая лента Climaver 50 uм 50 м 63 мм
Клей Climaver 1 бутылка = 1 литр
Скобы Stanley STCR 5019 1 упаковка = 5000 штук



Упаковки плит и вспомогательных материалов



Материалы Количество в упаковке (м) Количество в упаковке (шт.) Вес упаковки
Climaver A2 Black
Climaver A2 Plus
Climaver Deco
Climaver B Black
Climaver B Plus
21,42 м2
21,42 м2
24,99 м2
24,16 м2
24,99 м2
6
6
7
7
7
60 кг
60 кг
62 кг
 50 кг
59 кг
Профиль Perfiver L 92,4 м 80 14,60 кг
Профиль Perfiver H 40 м 20 10,60 кг
Алюминиевая лента Climaver 600 м 12 8,80 кг
Клей Climaver 12 л 12 13 кг
